短节型多相流量计

短节型多相流量计可装置在单井井口或计量站，对油气水各相流量和关键过程参数，如含水率、含气率、温度、压力等进行在线、实时丈量。该产品基于成熟的伽马射线及文丘里技术，覆盖0~100% 含气率领域下的单井计量和测试，同时能够满足幼体积、高强度、长命命的要求。
资料下载 产品视频
+

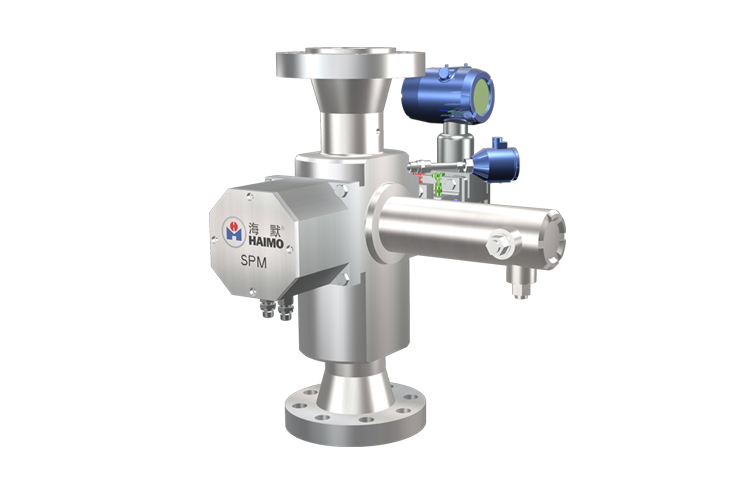

172913115967107297d3886

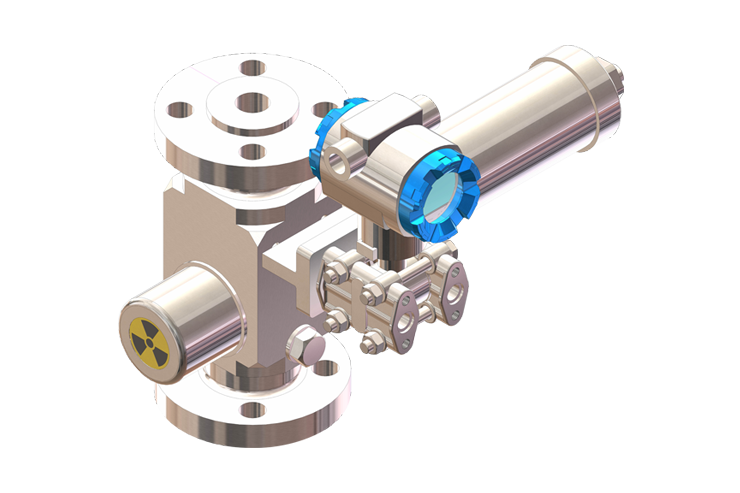

170194417265719b6c1dbaf

产品特点

非豁免源型豁免源型

  • 结构简洁、尺寸幼、沉量轻  ；

  • 成本更低、易于推广  ；

  • 可覆盖低中高各类含气工况  ；

  • 自动化水平高，可无人值守。

  • ？榛杓  ；

  • 可覆盖低中高各类含气率工况  ；

  • 不受油水乳化影响  ；

  • 无插入部件，不受结蜡影响  ；

  • 远程数据采集及节造，自动化水平高，可无人值守  ；

  • 无可动部件，守护量低  ；

  • 结构简洁，占地面积幼，沉量轻  ；

  • 装置轻便，操作安全  ；

  • 压损幼，低功耗  ；

  • 豁免级放射源，无需辐射安全许可证或解决放射源让渡及登记手续  ；

  • 设备周围辐射等同于天然本底。

技术参数

非豁免短节型多相流量计技术参数
相信度=95%, k=1.96
含气率领域　不确定度
操作压力< 2MPa≥ 2 MPa
0~95 %液量( 相对误差 )5%5%
气量（相对误差）7%5%
含水率（绝对误差）2%2%
95-100%碳氢化合物 ( 相对误差 )5-10%5%
气量（相对误差）7%3%
三相含水率（绝对误差）0.5%0.5%

豁免源短节型多相流量计技术参数

尺寸

多相流DN25~DN100，湿气DN40~DN200

典型丈量领域：

多相流/液体10~2000 方/天
湿气/气流量 2000~百万标方/天

操作压力（最高）：

10MPa（多相流），25MPa（湿气）

操作温度

-40~120 ℃

量程比

15:1（可扩大至30：1）


豁免源短节型多相流量计丈量典型不确定度

含气率领域

丈量

丈量典型不确定度

压力<2 MPa

压力≥2 MPa

0~90 %

液量( 相对 )

5%

5%

气量（相对）

7%

5%

液相含水率（绝对）

2%

2%

90-100%

碳氢化合物 ( 相对 )

5~10%

5%

气量（相对）

7%

3%

三相含水率（绝对）

1.5%

1.5%

丈量道理

非豁免源豁免源

  • 利用文丘里丈量总流量（TFR）  ；

  • 多变量传感器丈量流体的温度、压力和流体流经文丘里时的差压值  ；

  • 双能伽玛传感器丈量流体的相分率（蕴含含气率和含水率）  ；

  • 数据采集和处置单元（DAU），重要实现对系统内各传感器和仪表的信号采集、处置，基于多相流动模型的推算，最终实现丈量了局的输出和数据远传  ；

  • PVT模型内嵌在流量计软件中，把工况丈量数据转换为标况后输出。

  • 豁免源短节型多相流量计沿用了BG视讯科技成熟的文丘里和伽马射线技术，在0~100%含气率领域内实现单井油、气、水单相流量的实时计量  ；

  • 该产品所使用的放射源活度低于国际原子能机构划定的豁免级别，无需客户具备辐射安全许可证或解决放射源让渡及登记手续，即便产生个别迷失也不会作为辐射安全变乱处置  ；

  • 该产品结构紧凑、占地面积幼，可永远装置在井口或计量站。
